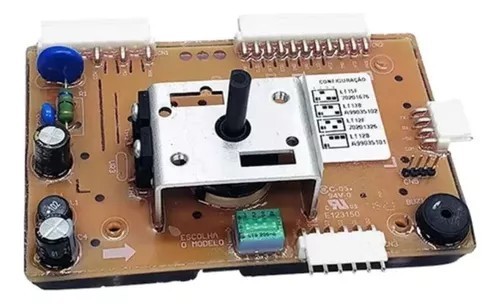

Placa de Potencia Multi Modelos Electrolux LT12F LT15F LT12B LT13B bivolt

Placa multi funcoes da lavadora Electrolux LT12F / LT15F / LT12B / LT13B bivolt Emicol.
Placa multi modelos da lavadora Electrolux LT12F / LT15F / LT12B / LT13B bivolt Emicol.
Placa de potencia LT12F ( 70201326 / A99035153 )
Placa de potencia LT15F ( 70201676 / A99035156 )
Placa de potencia LT12B ( A99035101 / A99035178 )
Placa de potencia LT13B ( A99035102 / A99035120 / A99035179 )

Obs.: A mesma placa pode ser utilizada em varios modelos de lavadora, basta fazer a configuracao das chaves.

Interfaces compativeis: 64503063 / 64500135

Produto similar.

Codigo similar:
72539710000 / 72639710000 ( Multi funcoes )
70201326 / A99035153 ( LT12F )
70201676 / A99035156 ( LT15F )
A99035101 / A99035178 ( LT12B )
A99035102 / A99035120 / A99035179 ( LT13B )

Tensao: 127V ou 220V ( ver manulal da mesma )

SELECAO DE MOLDELO A SER UTILIZADO:
Para selecionar o modelo de placa desejado, basta configurar a chave seletora de modelos ( configurador ) conforme a ilustracao que vem na placa e no manual de instrucoes.
Para que a placa e a lavadora funcionem de forma correta, e fundamental que o DIP Switch ( configurador ) esteja corretamente configurado conforme os modelos indicados na placa ou no manual de instrucoes.
Adicionalmente, as teclas do configurador devem estar devidamente posicionadas nos extremos do configurador.
Caso a tecla esteja no meio do configurador ou em uma posicao diferente das posicoes indicadas na tabole, a placa pode apresentar funcionamento inesperado, podendo acarretar em danos permanentes na mesma ou na lavadora.

CUIDADOS PARA INSTALACAO:
Antes de instalar a placa eletronica:
Verificar se a mesma e compativel com a lavadora.
Verificar se os demais componentes estao em perfeitas condicoes de uso a fim de evitar eventuais danos a nova placa eletronica.

INFORMACOES TECNICAS:
Tensao: Bivolt ( 127V ou 220V );
Antes de instalar a placa de potencia e preciso testar outros componentes da lavadora ( valvulas de entrada, eletrobomba de drenagem, trava da tampa movel, atuador do freio e motor ) os mesmos podem estar em curto ou com alta amperagem. Com a lavadora desconectada da tomada, medir a resistencia ohmica de suas cargas e verificar se estao de acordo com os valores especificados pelo fabricante;
Verificar as conexoes entre o chicote de ligacao da lavadora e a placa eletronica, certificando que estas estejam firmes, sem apresentar mal contato;
A instalacao da placa eletronica devera ser realizada exclusivamente, por proficionais especializados e capacitados;
Verificar se a instalacao eletrica onde a lavadora se encontra esta de acordo com a orientacao do fabricante e em perfeito estado.

TERMO DE GARANTIA:
A garantia deste produto e de 90 dias, nos termos do Codigo de Defesa do Consumidor.
Esta garantia aplica-se exclusivamente a defeitos de fabricacao.
A garantia nao cobrira avarias causadas por erros na instalacao do produto, mau uso, vazamento de agua ou espuma do sabao sobre a placa eletronica, curto-circuito gerado por cargas da lavadora, adulteracoes feitas por terceiros e variacoes de energia.
No caso de REVENDA DO PRODUTO, a troca do produto com defeito de fabricacao, sera feita pela REFRINGA atraves do REVENDEDOR onde foi adquirido o produto.

* * ATENCAO: Imagens ilustrativas!
