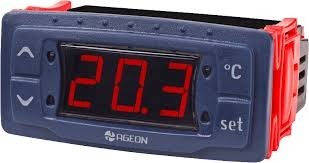

Controlador Temperatura Resfriador Leite AGEON G104M bivolt

O controlador modelo 104 e destinado a resfriadores de
leite ou equipamentos que necessitam do seguinte funcio-
namento: enquanto o rele 1 (refrigeracao) esta acionado, o
rele 2 (agitador) permanece acionado. Quando atingir a
temperatura de setpoint programada, o rele 1 e desligado
enquanto o rele 2 permanece funcionando conforme tem-
porizacoes definidas nos parametros d1 e d

G104 Color e H104 Color
Controlador digital de temperatura
Manual de Instrucoes
Serie G Serie H
Especificacoes tecnicas
Alimentacao Serie G (220) V
Serie H (85 a 300) V
Potencia maxima 2 VA
Saida a rele
1/2 CV (10 A / 250 Vac)
(a soma da corrente dos reles nao
deve ser superior a 18 A)
Faixa de medicao (-50 a +100) °C
Resolucao 0,1 °C de (-10 a +100) °C
1,0 °C de (-50 a -10) °C
Condicoes de operacao (0 a 40) °C e (10 a 90) % UR
[sem condensacao]
Dimensoes G (77 x 37 x 66) mm
H (73 x 73 x 50) mm
Sensor NTC
(IP68)
Ø6 mm / L=15 mm
Comprimento padrao 1,5 m
CLASSIFICACAO SEGUNDO NORMA IEC60730-2-9 (Serie G)
Temperatura da
superficie de instalacao Ts max 50 °C
Tipo de construcao Controlador eletronico
incorporado
Acao automatica Tipo 1C
Controle de poluicao Grau 2
Tensao de impulso 1,5 kV
Temperatura do teste de
pressao de esfera (75 e 125) °C
a novamente o parametro Cd; utilize
entao a tecla ou para selecionar o parametro a ser
ajustado;
?Encontrando o parametro desejado, mantenha a tecla
pressionada e utilize a tecla ou para ajustar o
valor desejado;
Terminado o ajuste dos parametros, aguarde 30 segun-
dos sem pressionar nenhuma tecla e entao o controlador
voltara a mostrar a temperatura medida.

Descricao do produto:

Controlador digital de temperatura (ON/OFF) com
indicacao decimal especifico para resfriadores de leite.
Possui as funcoes de protecao: retardo de ligacao da
carga na energizacao do aparelho (r9), retardo apos
desacionamento da carga (C2) e defasagem entre
acionamento dos reles (C9), que protegem a rede contra
sobrecarga, picos de tensao e corrente de partida.
Este modelo possui display colorido nas cores verde,
vermelho e laranja, configuravel em 6 modos: alarme
atuando dentro da faixa, alarme atuando fora da faixa,
conforme funcionamento do rele refrigeracao, somente
verde, somente vermelho ou somente laranja.
Monitor de tensao “Lo� ou “Hi�
O termostato possui tambem um controle de tensao que
desliga os reles do aparelho caso a tensao esteja fora da
faixa permitida (u1 ou u2) apos certo tempo (u3). Quando a
tensao estiver abaixo do valor u1 aparecera “Lo� no display,
e quando estiver acima do valor u2 aparecera “Hi�.
Aplicacoes

Tabela de parametros:
Parametro/descricao Escala Valor fabrica
Cd Codigo de acesso (Cd = 28) 0 a 999 0
Controlador de temperatura
r0 Diferencial (Histerese) (0.1 a +20.0) ?C 2.0
r1 Menor setpoint permitido -50 ?C a SP* -50
r2 Maior setpoint permitido SP* a +100 ?C 100
r4 Calibracao do sensor (-15.0 a +15.0) ?C 0.0
Temporizacoes
r9 Retardo na energizacao do aparelho (0 a 20) minutos 0
C2 Retardo apos desacionamento do rele 1 (0 a 20) minutos 4
C9 Defasagem entre a partida dos reles (0 a 240) segundos 0
d1 Tempo com agitador desligado (rele 2) (0 a 99) minutos 10
d2 Tempo com agitador ligado (rele 2) (0 a 99) minutos 5
Alarme
L0 Diferencial do alarme (0.1 a 20.0) ?C 2.0
L1 Limite inferior do alarme -50 ?C a L2 0.0
L2 Limite superior do alarme L1 a +100 ?C 0.0
L3 Modo de cor do display (0 = Alarme atua dentro, 1 = Alarme
atua fora, 2 = Verde (rele desligado) ou Vermelho (rele ligado),
3 = Verde, 4 = Vermelho ou 5 = Laranja)
0 a 5 2
Controle de tensao
u0 Selecao da tensao nominal
(oFF = desativa controle tensao) oFF, 110 V ou 220 V 220
u1 Tensao minima permitida 95 V a u2 190
u2 Tensao maxima permitida u1 a 285 V 250
u3 Retardo do controle de tensao (0 a 60) segundos 5
u4 Agitador desligado em caso de protecao ativa no ou Si no
u6 Calibracao do controle de tensao (-60 a +60) V 0
